ขั้นตอนวิธีติดตั้งกล้องวงจรปิดด้วยตัวเอง ติดตั้งง่ายๆด้วยตัวคุณ โดย ร้านคิงส์แอร์ดีเซอร์วิส อุดรธานี

5 ปีที่ผ่านมา

โดย เจ้าของร้าน

หลายๆ คน อาจจะมีคำถามแล้วว่า ชุด “กล้องติดตั้งง่าย” นี้ แตกต่างจากชุดกล้องวงจรปิดก่อนหน้านี้อย่างไร ? ร้านคิงแอร์ดีเซอร์วิส ขอยกข้อแตกต่างหลักๆ ดังนี้

พัฒนา ความสามารถของเครื่องบันทึกให้รองรับการตั้งค่าชั้นสูงได้ เช่น เครื่องบันทึกสำหรับกล้อง 4 ตัว สามารถรองรับการตั้งค่าการบันทึกภาพขนาดสูงสูงแบบ Full 960H Real-time ได้ โดยขนาดภาพแบบ 960H นี้ คุณภาพจะดีกว่า D1 ซึ่งอาจเปรียบเทียบได้ง่ายๆ ว่า D1 มีคุณภาพเทียบเท่ากับ DVD ในขณะที่การตั้งค่าการบันทึกภาพแบบเดิมที่เป็นแบบ CIF คุณภาพเทียบเท่ากับ VCD ดังนั้น 960H จึงมีคุณภาพของภาพที่ดีกว่า DVD นั่นเอง

บรรจุภัณฑ์ หรือ Package ถูกพัฒนาให้มีความสวยงามขึ้น

อย่างไรก็ตาม ไม่ว่าจะเป็นชุดกล้องชุดไหนๆ เราก็ยังคงมุ่งเน้นที่คุณภาพของสินค้า และติดตั้งเองได้ง่าย เช่นเดิม

มาเริ่มต้นวิธีติดตั้งกล้องวงจรปิดด้วย ชุด “กล้องติดตั้งง่าย” สำหรับกล้อง 4 ตัวกันเลยดีกว่า (สำหรับชุดกล้อง 8 ตัว และ 16 ตัว สามารถใช้อวิธีการเดียวกันได้เลย เพียงแต่จำนวนกล้องมากกว่าเท่านั้นเอง)

สำหรับท่านที่อยากจะดูโปรโมชันก่อน ก็คลิกจาก Link ด้านล่างนี้ได้เลย รีบๆ ติดสินใจนะครับ เพราะราคาอาจจะมีการเปลี่ยนแปลงได้คร้าบบ

ชุด “กล้องติดตั้งง่าย” สำหรับกล้อง 4 ตัว จะประกอบไปด้วย

1. กล้องวงจรปิด จำนวน 4 ตัว

2. เครื่องบันทึก 4 CH จำนวน 1 เครื่อง

3. HARDDISK 1 TB for cctv only จำนวน 1 ลูก

4. สายสัญญาณฟรี

5. หม้อแปลงกล้องวงจรปิด จำนวน 4 ตัว

ดังที่แสดงในรูปที่ 1 สำหรับ กล้องจำนวน 4 ตัว สายไฟ และอุปกรณ์

เนื่องจากการติดตั้ง กล้องวงจรปิด มีค่าแรงการติดตั้งค่อนข้างแพง (ถ้าคุณต้องการช่างมีคุณภาพและกล้องราคาถูก คลิ๊ก ที่นี่) ทางร้านคิงส์แอร์ดี เซอร์วิส จะมาแนะนำสำหรับคนที่อยากติดตั้งกล้องวงจรปิดด้วยตัวเอง ดังนี้

ขอยกตัวอย่างมาสัก 1 ตัวอย่าง ละกันครับ เช่น นายกรรไกร ไข่ผ้าไหม ซื้อกล้องวงจรปิดมา 8 ตัว ค่าแรงติดตั้งประมาณตัวละ 1,000 ถึง 2,000 บาท ก็ตก 8,000 ถึง 16,000 บาท นายกรรไกรฯเลยคิดว่าติดเองดีกว่าจะได้ไม่ต้องเสียค่าแรงช่างมากมาย (ซึ่งนากรรไกรฯ คิดถูกแล้วครับ ถ้าไม่รีบอะ)
นายกรรไกรใช้กล้อง DS-2CE16D0T-IR (2MP/สองล้านพิกเซล) และ DVR DS-7108HQHI-F1/N (บันทึกภาพที่ขนาด 1080P Lite / 720P)
การดูผ่านมือถือของเครื่องบันทึก Hikvision
-ระบบ P2P Scan QR Code
-ระบบ Free Host ตลอดอายุการใช้งาน
-Appดูผ่านมือถือ IVMS-4500

1. ต้องซื้อ อุปกรณ์ ให้ครบ (กล้อง CCTV , DVR บันทึก , สายสัญญาณ+สายไฟ , Power Supply , หัวต่อ RG6 (F-Type to BNC Male Jack) , หัวต่อสายไฟ (Jack Terminal Male))
2. พวกเครื่องมือ ต่างๆ เช่น สว่าน , น็อต, สกู
3. เพื่อความสวยงาม กล่องเก็บสายไฟ ขนาด 4*4, ท่อสายไฟสีขาว ขนาด 20 , ท่ออ่อน , ข้อต่อต่างๆ

ทีนี้มาดูอุปกรณ์ที่ผมซื้อกัน (นี้คือ อุปกรณ์ที่ผมสั่งซื้อ มาทั้งหมด เท่านี้ **อุปกณ์อื่นๆ ไปหาซือ้ตาม ร้าน Hardware ทั่วไปครับ ท่าเราไม่มี)
พวกกล่องเก็บสายไฟ ด้วยครับ อย่าลืม คอนเนคเตอร์ กลอ่งเก็บสายไฟ ด้วย

อุปกรณ์ในรูปนี้ นายกรรไกรซื้อมา อยู่ที่ 16,xxx บาทมาเริ่มกันเลย

1.กำหนดจุดที่จะติด CCTV

2.กำหนดจุดวาง DVR เครื่องบันทึก

3.ลากสายสัญญาณ (ผมแกะ ม้วนวางไว้ตรงจุดบันทึก แล้วเปิด ฝ้าเพดาน ค่อยๆ โยน เลาะๆ ไปยังตำแหน่งที่ ติด CCTV)

4.นำกล้องเก็บสายไฟ ที่ซื้อมา เจาะช่องรู (จะมีรูให้เจาะอยู่แล้ว สำหรับ ร้อยสายไฟ เข้ามายังกล่อง), เจาะรูกล่อง เพื่อยึดติดกับ ผนังด้วย

5.ฝากล่องเก็บสายไฟ ผมก็เจาะ สามรูเพื่อ ติดกับ กล้อง cctv

6. ต่อหัวให้เรียบร้อย

7. ยึดติดให้แน่น (แล้วแต่ท่านจะเก็บสายไหม ผมค่อยเก็บทีหลัง)

8. ลองต่อไฟ แล้วเช็ค กล้องดูว่าทำงานไหม

หลังจากนั้น ก็ Set DDNS และทำให้ออนไลน์ครับ ท่ามีท่านใดสนใจเดียวมาอัพเดต ต่อ ให้ฟังครับ (รอเย็นๆ)

**1 วัน นายกรรไกรต่อได้ 2 ตัว วิ่งไปซื้ออุปกรณ์เพิ่ม เดินสาย พัก (ถ้าเป็นช่าง ก็คงเสร็จ หมดละครับ)

**การต่อสายไฟ เข้ากับ Jack Terminal Male

-สาย แดง ขั้ว +

-สาย ดำ ขั้ว -

ปอกสาย ให้เห็นทองแดง นิดนึง แล้วแหย่เข้าไปใน Jack Terminal Male ไขน็อตยึดสายให้แน่น --**เสร็จครับ**--

การต่อ กล้องไม่ยากครับ นายกรรไหรก็ต่อครั้งแรก แต่จำลำบากหน่อย ตอนเดินสายเอง จะเหนื่อย หน่อยครับ แต่ไมไ่ด้ลำบากมาก ส่วนใครจะจ้างช่าง ก็ได้ครับ สะดวกดี เราไม่ต้องทำอะไรครับ 555+

ถึงเวลาที่จะสรุปราคาแล้วครับ

1. Set กล้อง(DVR+กล้อง 8 ตัว) + สาย RG6 พร้อมไฟเลี้ยง 200M + หัวต่อ RG6 F-Type to BNC Male Jack 16 ตัว + หัวต่อสายไฟ Jack Terminal Male 8 ตัว + HDD 2 TB. SATA-III Seagate 1 ตัว + คีมปอกสาย = 15,993 บาท

2. Power Supply = 650 บาท
รวม 16,643 บาท

พวกอุปกรณ์ ท่อน้ำขนาด 20 ผมซื้อ 3 เส้น เส้นละ 35, ท่ออ่อน เมตรละ 40, กล่องเก็บสายไฟ กล่องละ 40, หัวคอนเนตเตอร์ (น็อต ต่างๆ นายกรรไกรมีอยู่แล้ว) สรุปรวมๆ กัน ไม่เกิน 500 บาทครับ
เป็นเพียงการประมาณราคาเท่านั้น ราคาขึ้นอยุ่กับแต่ละพื้นที่

รายละเอียดเพิ่มเติมครับ

เกี่ยวกับรายละเอียด เล็กๆ น้อยๆ

- การเข้าหัวสาย RG6+ไฟเลี้ยง (ต้องซื้อแบบมีไฟเลี้ยงนะครับ ไม่งั้นจะไม่มีเส้นสายไฟมา)

เข้าตามรูปเลยครับ ส่วนสายไฟ เส้นแดง คือ +, เส้นดำ คือ - (ตัวหัวเข้า จะมีเครื่องหมาย +,- อยู๋)

***แต่ไม่ต้องกังวล เราเอาตัว คอนเนคเตอร์ มาต่อ ก็สวยงามละครับ แบบนี้

- สำหรับ PowerSupply หรือ switching ที่ผมซื้อเป็นแบบ มีพัดลมระบายในหัว มี ช่องให้เสียบหายไฟ 6 ช่อง แยกเป็น ช่องไฟขั้ว + (สายสีเหลือง) 3 ช่อง , ช่องไฟขั้ว - (สายสีดำ) 3 ช่อง ===> ก็เอา สายไฟเลี้ยง มา เสียบ ให้ตรง สายแดงเสียบ ช่องเหลือง , สายดำ เสียบ ช่องดำ ดังรูป ผม รวม สายแดงสองสาย จากกล้องสองตัว และ ดำสองสายจากกล้องสายตัว มารวมกัน แล้ว เสียบเข้า PowerSupply ครับ

วิธีการตั้งค่า Online (Set DDNS) สำหรับ ใครที่ส่งสัยจะดูออนไลน์ยังไง จ่ายเงินเท่าไร

สำหรับเครื่องบันทึก DVR มันมี DDNS มาให้ อยู่แล้วครับ ตามยี้ห้อ ของเครื่อง DVR คุณซื้อเครื่อง DVR มาก็สามารถใช้งาน Server เพื่อดูออนไลน์ได้ทุกที่ครับ อย่างของผม เครื่องบันทึก DVR ยี้ห้อ Hikvision ก็สมัคร DDNS ของ Hikvision คือ

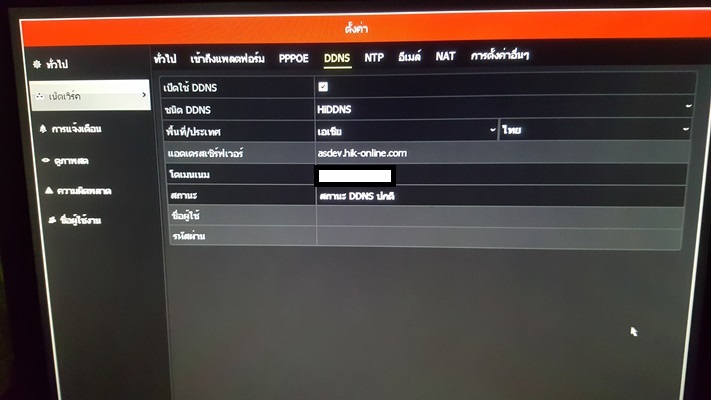

4. กลับมาตั้งค่าที่ตัวเครื่อง DVR (อันนี้ ตั้งที่ตัวเครื่องเลยครับ ใช้เมาส์ ที่แถมมา เพื่อ Control เครื่องได้เลยครับ)

-เข้าถึงแพลตฟอร์ม => เลือก EZVIZ Cloud P2P ที่เหลือ มันจะดึงค่ามาให้ครับ ตรง รหัสยืนยันคือ verification code นั้นเอง (ตัวนี้ผมคิดว่า น่าจะทำให้ดูผ่าน แอป EZVIZ ได้ เป็นระบบ Cloud P2P โหลดแอปดูได้เลย)

-DDNS => ตัวนี้ละ ทำให้ดูผ่าน แอป ของ Hikvision เองได้ เลือก ตามเลยครับ โดเมนเนม ตั้งอะไรก็ได้

-การตั้งค่า อื่น ๆ => เป็นพวก Port การใช้งาน ตั้งตามผมก็ได้ เพราะถ้าไม่เปลี่ยน มันจะชน กับ ระบบ Network ทั่วไป เช่น PORT 80 เป็นต้น

ข้อมูลความหมายของ PORT เพิ่มเติมครับ

แค่นี้ละครับ น่าจะเรียบร้อยแล้ว อ้ออย่าลืม ForwardPort Router ให้ครับ ทั้ง 3 อย่างที่ตั้งไปนะครับ
หากใครไม่ได้ ลองสอบถามมาได้ครับ ถ้าผมตอบได้ ครับ ^^ถ้าสนใจหรือไม่เข้าใจตรงไหน สามารถสอบถามรายละเอียดได้ที่
